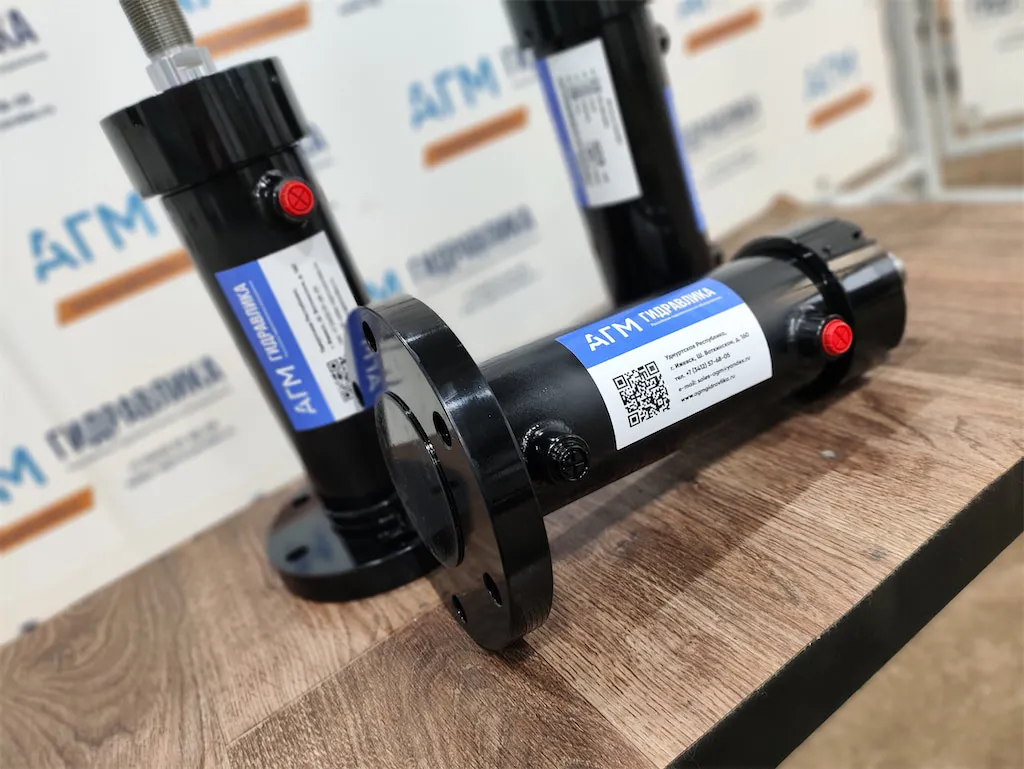

Расчет гидроцилиндра: как правильно определить усилие, диаметр и основные параметры

Чтобы гидроцилиндр работал надежно, необходимо учитывать рабочее давление, требуемое усилие, ход штока, диаметр поршня, диаметр штока, скорость перемещения и условия эксплуатации. Только комплексный подход позволяет подобрать решение, которое действительно подходит под задачу.

В этой статье разберем, как выполняется расчет гидроцилиндра, какие параметры являются ключевыми, какие формулы используются и на что обязательно обратить внимание на практике.

Под расчетом гидроцилиндра обычно понимают определение основных технических параметров, необходимых для его корректной работы в составе гидросистемы.

Основные параметры для расчета

Необходимое усилие

Это один из главных параметров. Именно от требуемого усилия зависит выбор диаметра поршня и рабочего давления системы.

Рабочее давление

Давление в гидросистеме определяет, какое усилие можно получить при заданной площади поршня. Чем выше давление, тем при меньшем диаметре можно развить нужную силу.

Ход штока

Ход определяет, на какое расстояние должен перемещаться исполнительный орган. Этот параметр напрямую влияет на конструкцию гидроцилиндра и его габариты.

Диаметр поршня

Диаметр поршня определяет рабочую площадь, на которую действует давление жидкости. От него зависит развиваемое усилие.

Диаметр штока

Шток должен выдерживать нагрузку без изгиба, деформации и потери устойчивости. Особенно это важно для длинноходовых цилиндров и тяжелых режимов работы.

Скорость перемещения

Скорость движения штока зависит от расхода рабочей жидкости и эффективной площади гидроцилиндра.

Нельзя подбирать гидроцилиндр только по внешнему виду или приблизительным размерам. Без расчета есть риск получить оборудование, которое не справится с нагрузкой или будет работать в перегруженном режиме.

Почему расчет обязателен

• позволяет определить необходимое усилие;
• помогает правильно выбрать диаметр цилиндра и штока;
• обеспечивает соответствие скорости работы механизма;
• снижает риск перегрузки гидросистемы;
• увеличивает срок службы оборудования;
• позволяет избежать лишних затрат на переделки и ремонт.

При подборе гидроцилиндра чаще всего используют несколько базовых зависимостей. Они позволяют предварительно определить, подходит ли цилиндр под нужную задачу.

Расчет усилия гидроцилиндра

Усилие на выдвижении определяется произведением давления на рабочую площадь поршня.

Формула: F = P × S

Где:

• F — усилие;
• P — рабочее давление;
• S — площадь поршня.

Расчет площади поршня

Площадь поршня рассчитывается по диаметру.

Формула: S = π × D² / 4

Где:

• S — площадь поршня;
• D — диаметр поршня.

Расчет усилия на втягивании

При обратном ходе рабочая площадь уменьшается на площадь штока, поэтому усилие на втягивании всегда меньше, чем на выдвижении.

Формула: F = P × (Sпоршня − Sштока)

Расчет скорости штока

Скорость зависит от расхода жидкости и площади, в которую подается поток.

Формула: V = Q / S

Где:

• V — скорость перемещения;
• Q — расход рабочей жидкости;
• S — эффективная площадь.

На практике расчет обычно выполняют последовательно: сначала определяют задачу и нагрузку, затем подбирают давление, после чего рассчитывают диаметр и остальные параметры.

Шаг 1. Определение требуемого усилия

Нужно понять, какое усилие должен развивать гидроцилиндр для выполнения конкретной операции: подъема, зажима, прессования, перемещения или фиксации.

Шаг 2. Определение рабочего давления

Обычно исходят из параметров уже существующей гидросистемы или проектных требований. После этого можно определить необходимую площадь поршня.

Шаг 3. Подбор диаметра поршня

По расчетному усилию и рабочему давлению подбирают диаметр поршня, обеспечивающий нужную силу с учетом запаса.

Шаг 4. Подбор диаметра штока

Диаметр штока выбирают с учетом нагрузки, длины хода и риска потери устойчивости. Чем выше нагрузка и длиннее ход, тем внимательнее нужно подходить к этому параметру.

Шаг 5. Определение хода

Ход гидроцилиндра должен соответствовать реальному перемещению механизма с учетом запаса и особенностей кинематики оборудования.

Шаг 6. Проверка скорости работы

После выбора диаметра цилиндра важно проверить, сможет ли система обеспечить нужную скорость при имеющемся расходе насоса.

Теоретического расчета по одной формуле недостаточно. В реальных условиях всегда есть дополнительные факторы, которые влияют на работу цилиндра.

Реальная рабочая нагрузка

Следует учитывать не только статическую, но и динамическую нагрузку, а также возможные ударные режимы.

Запас по усилию

На практике гидроцилиндр обычно подбирают не впритык, а с запасом, чтобы исключить работу на пределе возможностей.

Способ крепления

Тип крепления влияет на распределение нагрузки, устойчивость штока и общую компоновку системы.

Режим работы

Важно понимать, будет ли цилиндр работать кратковременно, циклично или непрерывно. Это влияет на выбор конструкции и ресурса.

Условия эксплуатации

Температура, влажность, загрязненность, агрессивная среда и внешние механические воздействия могут существенно влиять на выбор материалов и уплотнений.

Ниже предусмотрено место, куда можно вставить код калькулятора для автоматического расчета диаметра поршня, усилия, площади и скорости штока.

Допустим, необходимо получить усилие 10 тонн при рабочем давлении системы. В этом случае сначала определяется требуемая площадь поршня, затем под нее подбирается ближайший стандартный диаметр цилиндра, после чего проверяются усилие на обратном ходе, диаметр штока и скорость работы.

На практике также важно учитывать КПД системы, потери давления, запас прочности и реальные условия работы оборудования.

Игнорирование реального давления

Нельзя рассчитывать цилиндр по условному давлению, если в реальной системе оно ниже или нестабильно.

Отсутствие расчета усилия на втягивании

Многие учитывают только выдвижение, хотя обратный ход тоже может быть рабочим и критичным.

Слишком малый диаметр штока

Это повышает риск изгиба, особенно на длинном ходе и при высоких нагрузках.

Неправильная оценка скорости

Даже если усилие подходит, система может не обеспечить нужную скорость при имеющемся насосе.

Игнорирование условий эксплуатации

Неправильно выбранные уплотнения, материалы и защита могут резко сократить срок службы гидроцилиндра.

После расчета можно подобрать стандартный гидроцилиндр из типового ряда либо изготовить изделие по индивидуальным параметрам.

Когда подходит стандартный цилиндр

Если требуемые параметры укладываются в типовые диаметры, ходы и исполнения, можно использовать готовое решение.

Когда нужен гидроцилиндр на заказ

Индивидуальное изготовление требуется при нестандартном ходе, особом креплении, повышенных нагрузках, специальных уплотнениях или ограничениях по габаритам.

Расчет гидроцилиндра — это основа правильного подбора оборудования для любой гидросистемы. Он позволяет определить усилие, диаметр поршня, диаметр штока, скорость работы и соответствие цилиндра реальным условиям эксплуатации.

Грамотный расчет помогает избежать перегрузок, снизить риск поломок и обеспечить стабильную работу всей гидравлической системы. А использование калькулятора позволяет ускорить предварительный подбор и упростить инженерные вычисления.
